Kas yra sūkurinis srauto matuoklis?
vortex-flowmeters



Sūkurio matuoklis yra tūrinio srauto matuoklio tipas, kuriame naudojamas natūralus reiškinys, atsirandantis, kai skystis teka aplink blefuojantį objektą. Sūkuriniai srauto matuokliai veikia pagal sūkurio išskyrimo principą, kai sūkuriai (arba sūkuriai) išleidžiami pakaitomis pasroviui nuo objekto. Sūkurio išsiliejimo dažnis yra tiesiogiai proporcingas skysčio, tekančio per skaitiklį, greičiui.
Sūkuriniai srauto matuokliai geriausiai tinka srauto matavimams, kai kyla problemų dėl judančių dalių įvedimo. Jie yra pramoninės klasės, žalvario arba visiškai plastikinės konstrukcijos. Jautrumas proceso sąlygų svyravimams yra mažas, o be judančių dalių, palyginti su kitų tipų srauto matuokliais, palyginti mažas susidėvėjimas.

Vortex technologijos privalumai



Sūkuriniai srauto matuokliai suteikia daug pranašumų matuojant srautą, įskaitant lengvą montavimą be impulsinių linijų, jokių judančių dalių, kurias reikia prižiūrėti ar taisyti, mažesnį nuotėkio potencialą ir platų srauto sumažinimo diapazoną. Vortex matuokliai taip pat sunaudoja labai mažai energijos, todėl juos galima naudoti atokiose vietose.
Be to, Vortex matuokliai yra unikalūs tuo, kad juose galima naudoti skysčius, dujas, garus ir koroziją. Sūkuriniai srauto matuokliai taip pat gali atlaikyti aukštą proceso slėgį ir temperatūrą.

Sūkurio srauto matuoklio stiliai





Išmanieji sūkurių matuokliai suteikia skaitmeninį išvesties signalą, kuriame yra daugiau informacijos nei tik srauto greitis. Srauto matuoklyje esantis mikroprocesorius gali automatiškai koreguoti nepakankamas tiesiojo vamzdžio sąlygas, skirtumus tarp skylės skersmens ir sujungimo vamzdžio skersmens, šiluminį blifo korpuso plėtimąsi ir K koeficiento pokyčius, kai Reinoldso skaičius nukrenta žemiau 10,{ {2}}.

Išmanieji siųstuvai taip pat aprūpinti diagnostinėmis paprogramėmis, skirtomis signalizuoti komponentus ar kitus gedimus. Išmanieji siųstuvai gali pradėti bandymo procedūras, kad nustatytų skaitiklio ir programos problemas. Šie užsakomieji testai taip pat gali padėti atlikti ISO 9000 patikrą.

Kai kurie sūkuriniai srauto matuokliai gali aptikti masės srautą. Viena iš tokių konstrukcijų vienu metu matuoja sūkurio dažnį ir sūkurio impulso stiprumą. Iš šių rodmenų galima nustatyti proceso skysčio tankį ir apskaičiuoti, kad masės srautas neviršytų 2% intervalo.

Kitas dizainas aprūpintas keliais jutikliais, leidžiančiais aptikti ne tik sūkurio dažnį, bet ir proceso skysčio temperatūrą bei slėgį. Remiantis tais duomenimis, jis nustato ir tankį, ir masės srautą. Šis matuoklis siūlo 1,25 % greičio tikslumą matuojant skysčių masės srautą ir 2 % greičio tikslumą dujoms ir garams. Jei žinios apie proceso slėgį ir temperatūrą yra naudingos dėl kitų priežasčių, šis matuoklis yra patogi ir pigesnė alternatyva atskiriems siųstuvams įrengti.

Vortex srauto matuoklio gaminių aprašymas



  • DN15-DN200 išmanusis dujų slėgio sūkurinis srauto matuoklis
    DN15-DN200 išmanusis dujų slėgio sūkurinis srauto matuoklis

    Garų / dujų srauto diapazonas: 80-800m3/H. korpuso medžiaga: 304 nerūdijantis plienas. darbinė galia: 24VDC arba 12VDC. Matavimo diapazonas: Dujos: 7m/s~40m/s; skystis: 0,7m/s~7m/s.

    Pridėti prie užklausos
  • Įdėkite skaitmeninį sūkurinį srauto matuoklį, oro garų srauto matuoklį
    Įdėkite skaitmeninį sūkurinį srauto matuoklį, oro garų sr...

    matavimo tikslumas : skystis: 1.0; dujos: 1,5;. korpuso medžiaga: 304 nerūdijantis plienas. darbinė galia: 24VDC arba 12VDC. Matavimo diapazonas: Dujos: 7m/s~40m/s; skystis: 0,7m/s~7m/s.

    Pridėti prie užklausos
  • Gnybtas Vortex dujų srauto matuoklis
    Gnybtas Vortex dujų srauto matuoklis

    RS485 sūkurinis suspausto oro srauto matuoklis 4-20mA išvestis. korpuso medžiaga: 304 nerūdijantis plienas. darbinė galia: 24VDC arba 12VDC. Matavimo diapazonas: Dujos: 7m/s~40m/s; skystis:

    Pridėti prie užklausos
  • „Vortex“ didelio tikslumo garo arba dujų debitmačiai
    „Vortex“ didelio tikslumo garo arba dujų debitmačiai

    Garų / dujų srauto diapazonas: 80-800m3/H. korpuso medžiaga: 304 nerūdijantis plienas. darbinė galia: 24VDC arba 12VDC. Matavimo diapazonas: Dujos: 7m/s~40m/s; skystis: 0,7m/s~7m/s.

    Pridėti prie užklausos
  • Sūkurinis srauto matuoklis skysčiui
    Sūkurinis srauto matuoklis skysčiui

    matavimo tikslumas : skystis: 1.0; dujos: 1,5;. korpuso medžiaga: 304 nerūdijantis plienas. darbinė galia: 24VDC arba 12VDC. Matavimo diapazonas: Dujos: 7m/s~40m/s; skystis: 0,7m/s~7m/s.

    Pridėti prie užklausos
Kompanijos profilis


Hangzhou Yucheng Science & Technology Co., Ltd yra profesionalus slėgio įrangos gamintojas, mūsų gamykla buvo įkurta 2005 m. ir specializuojasi manometrų, termometrų, siųstuvų ir susijusių priedų gamyboje.

Visa mūsų slėginė įranga buvo plačiai naudojama naftos ir dujų perdirbimo, tekstilės, chemijos, maisto ir gėrimų pramonėje.

ISO9001: 2000 sertifikuota įmonė, užtikrinanti puikią gaminio kokybę.

Pagrindiniai klientai iš Afrikos, Pietų Amerikos, Šiaurės Amerikos ir Azijos. ir Europa.

Mūsų gamybos pajėgumai: apie 1 mln. įvairių slėginės įrangos komplektų.

Mūsų vieta: gamykla Ningbo ir Hangdžou, biuras Hangdžou.

Susisiekite su mumis dėl bet kokio prašymo. suprojektuosime ir pagaminsime tinkamą produktą pagal jūsų pageidavimą už konkurencingą kainą.

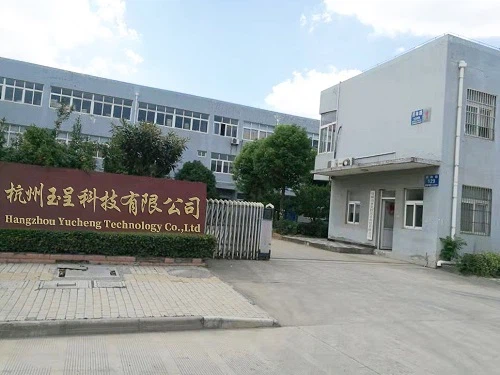

Hangzhou Yucheng Science Technology CoLtd

01

Aukštos kokybės

02

Pažangi įranga

03

Profesionali komanda

04

Individualus aptarnavimas

Dial Adjustment
Ciferblato reguliavimas
Oil Filling
Alyvos užpildymas
Static Pressure Test
Statinio slėgio bandymas
Packing
Pakavimas
Vortex Flow Meter

„Vortex“ srauto matuoklio taikymas ir apribojimai





Sūkuriniai matuokliai paprastai nerekomenduojami partijoms ar kitiems su pertrūkiais srauto taikymams. Taip yra todėl, kad dozavimo stoties lašinimo srauto nustatymas gali nukristi žemiau skaitiklio minimalios Reinoldso skaičiaus ribos. Kuo mažesnė bendra partija, tuo didesnė klaida gali būti.

Žemo slėgio (mažo tankio) dujos nesukelia pakankamai stipraus slėgio impulso, ypač jei skysčio greitis yra mažas. Todėl tikėtina, kad tokiose paslaugose skaitiklio diapazonas bus prastas, o maži srautai nebus išmatuojami. Kita vertus, jei sumažintas diapazonas yra priimtinas ir skaitiklis yra tinkamo dydžio normaliam srautui, vis tiek galima apsvarstyti sūkurinio srauto matuoklio naudojimą.

Jei proceso skystis linkęs padengti arba kauptis ant sruogos korpuso, pavyzdžiui, dumblo ir srutų eksploatavimo metu, tai galiausiai pakeis skaitiklio K koeficientą. Tokiems tikslams nerekomenduojama naudoti sūkurinio srauto matuoklių. Tačiau jei nešvarus skystis turi tik nedidelį kiekį nedengiančių kietųjų dalelių, naudojimas gali būti priimtinas. Tai įrodė 2-metų trukmės kalkakmenio srutos bandymas. Bandymo pabaigoje buvo nustatyta, kad K faktorius pasikeitė tik 0,3 %, palyginti su pradiniu gamykliniu kalibravimu, nors blefo korpusas ir srauto vamzdis buvo labai randuoti ir su duobėmis.

Matuojant kelių fazių srautą (kietosios dalelės dujose ar skystyje; dujų burbuliukai skystyje; skysčio lašeliai dujose), sūkurio matuoklio tikslumas sumažės, nes matuoklis nesugeba atskirti fazių. Drėgnas, žemos kokybės garas yra vienas iš tokių panaudojimo būdų: skystoji fazė turi būti tolygiai paskirstyta garuose ir reikia vengti vertikalių srauto linijų, kad būtų išvengta slinkimo. Kai vamzdis yra horizontalus, skystoji fazė gali nukeliauti vamzdžio dugnu, todėl vidinė vamzdžio sritis apačioje turi būti atvira. Tai galima pasiekti sumontavus blefo korpusą horizontaliai. Tokiose programose matavimo netikslumas yra apie 5 % faktinio srauto, tačiau pakartojamumas geras.

Nuolatinis slėgio nuostolis per sūkurio matuoklį yra maždaug perpus mažesnis nei angos plokštės, maždaug dviejų greičio galvučių. (Greičio aukštis apibrėžiamas kaip V2/g, kur V yra srauto greitis, o g yra gravitacinė konstanta nuosekliais vienetais.) Jei vamzdis ir skaitiklis yra tinkamo dydžio ir tokio paties dydžio, slėgio kritimas greičiausiai bus tik keli psi. Tačiau sumažinus dydį (įrengiant mažesnį nei linijos dydžio matuoklį), siekiant padidinti Reynolds, slėgio nuostoliai gali padidėti iki daugiau nei 10 psi. Taip pat reikia įsitikinti, kad venos contracta slėgis nenukrenta žemiau proceso skysčio garų slėgio, nes tai sukeltų kavitaciją. Natūralu, kad jei skaitiklio priešslėgis yra mažesnis už garų slėgį, proceso skystis mirksi ir skaitiklio rodmuo nebus reikšmingas.

„Vortex“ srauto matuoklio gaminiai DUK

Kl .: Kaip veikia sūkurinis srauto matuoklis?

A: Sūkuriniai srauto matuokliai matuoja skysčio greitį taikydami veikimo principą, vadinamą von Kármán efektu, kuris teigia, kad kai srautas praeina pro blefo kūną, susidaro pasikartojantis sūkurių modelis.
„Vortex“ srauto matuoklyje kliūtis srauto kelyje, dažnai vadinama šederio juosta, yra blefo korpusas. Dėl apliejimo strypo proceso skystis atsiskiria ir susidaro kintamo slėgio skirtumo sritis, vadinama sūkuriais aplink nutekėjimo strypo galinę pusę.

K: Ar tikslus yra Yokogawa sūkurio srauto matuoklis?

A: VY serijos matavimo tikslumas yra ±0,75 % skysčio arba ±1 % dujų ir garų rodmens esant įvairioms skysčių sąlygoms.

Kl .: Kodėl verta naudoti sūkurinį srauto matuoklį?

A: Pagrindiniai sūkurinių skaitiklių pranašumai yra mažas jautrumas proceso sąlygų pokyčiams ir mažas susidėvėjimas, palyginti su angomis ar turbininiais skaitikliais. Be to, pradinės ir priežiūros išlaidos yra mažos. Dėl šių priežasčių jie įgijo didesnį vartotojų pripažinimą.

Kl .: Kuo skiriasi sūkurinio srauto matuoklis ir sūkurio srauto matuoklis?

A: Sūkuriniai matuokliai sukuria savo srauto profilį skaitiklyje, todėl jiems reikia tik trijų tiesių vamzdžių skersmenų prieš srovę ir vieno pasroviui. Sūkuriniams matuokliams paprastai reikia mažiausiai 15 skersmenų prieš srovę ir penkių pasroviui, kad būtų sukurtas tinkamas srauto profilis tiksliems matavimams atlikti.

K: Ar sūkurinis srauto matuoklis yra toks pat kaip masės srauto matuoklis?

A: Vortex srauto matuoklis yra tūrio srauto matuoklis. Šiluminis dujų srauto matuoklis yra masės srauto matuoklis. Šių dviejų matavimo principas skiriasi. Sūkuriniai srauto matuokliai yra plačiai naudojami ir gali matuoti dujas, skysčius ir garus.

K: Koks yra sūkurinio srauto matuoklio slėgio kritimas?

A: Sūkurinio srauto matuoklio sukuriamas slėgio kritimas yra maždaug 2 greičio galvutės (v2/2g), todėl slėgio kritimas didėja kartu su greičio kvadratu, todėl 8-in ΔP. metras būtų 2,5 karto, o už 6-col. metras, tai būtų 7,5 karto didesnis už ΔP, kurį šiandien patiriate savo 10-in. srauto matuoklis.

K: Koks yra didžiausias sūkurio srauto matuoklio greitis?

A: Mažo klampumo gaminiuose, tokiuose kaip vanduo, benzinas ir skystas amoniakas, o maksimalus greitis yra 15 pėdų/s (4,6 m/s), sūkurio išmetimo matuokliai gali turėti maždaug 20:1 diapazoną su slėgio nuostoliais maždaug 4 PSIG (27,4 kPa).

Kl .: koks yra sūkurinio srauto matuoklio tiesioginės eigos reikalavimas?

A: Alkūnės, reduktoriai ir tt prieš jutiklį iškraipys srauto profilį, todėl reikia atsižvelgti į tinkamas tiesias eigas. Tipiškos rekomendacijos siūlo 35 tiesių vamzdžių skersmenis prieš srovę ir 5 tiesių vamzdžių skersmenis pasroviui.

K: Koks yra sūkurinio srauto matuoklio žemas srautas?

A: Jei srautas nukrenta žemiau 4 m³/val., rodmuo nukris iki nulio. Tai vadinama „mažo srauto išjungimu“. Norint tinkamai veikti sūkurio matuokliu, srautas turi būti turbulentinio srauto režimu.

K: Kokio tipo nuotolinio valdymo pultas yra sūkurinis srauto matuoklis?

A: Nuotolinio tipo „Vortex“ srauto matuoklis naudoja „Forever Tech“ technologiją ir dizainą. Sūkurinio srauto matuoklio jutiklio viduje nėra judančių dalių, nėra trinties, nesidėvinčių dalių, pilnai suvirintas SS304 korpusas, su patentuotu jutikliu ir srauto jutiklio korpusu.

Kl .: koks yra mažiausias sūkurinio srauto matuoklio greitis?

A: Atmosferos dujoms apatinė sūkurio srauto matuoklio srauto riba gali siekti 4–5 m/s. Suslėgtoms dujoms, pvz., suslėgtam orui, dėl tankio padidėjimo apatinis ribinis srautas sumažės.

K: Kokie yra dažniausiai naudojami srauto matuokliai?

A: Diferencialinio slėgio srauto matuokliai šiandien yra dažniausiai naudojami vienetai. Šie skaitikliai, kurie gali pasigirti dideliu tikslumu, apskaičiuoja skysčio srautą nuskaitydami slėgio nuostolius per vamzdžio apribojimą. Apskaičiuota, kad daugiau nei 50 procentų visų skysčio srauto matavimo programų naudoja šio tipo įrenginius.

K: Kaip apskaičiuojate sūkurio srautą?

A: Sūkurio susidarymo ir išsiliejimo dažnis priklauso nuo kelių veiksnių: skysčio greičio (υ), atskyrimo pločio (d) ir Reinoldso skaičiaus (Re). Greičio ryšį su srautu ir dažniu galima pateikti kaip f=S × υ/d, kur S yra Strouhal skaičius.

K: Kokia yra srauto matuoklio gyvenimo trukmė?

A: Kai kuriose srityse, pvz., povandeninės naftos ir (arba) dujų gavybos srityse, jūsų srauto matuoklio eksploatavimo trukmė turi būti 25 ar daugiau metų be galimybės jį prižiūrėti. Kitose programose visiškai priimtinas paprastas vienkartinis prietaisas, kurio eksploatavimo trukmė nuo vienerių iki dvejų metų.







Mes esame gerai žinomi kaip vieni iš pirmaujančių sūkurinių srauto matuoklių gamintojų ir tiekėjų Kinijoje, pasižymintys pigiais produktais ir geru aptarnavimu. Nuoširdžiai sveikiname jus prekiaujant didmenine pagal užsakymą pagamintu sūkurio srauto matuokliu už konkurencingą kainą iš mūsų gamyklos.
